STM32F407G-DISC1 Discovery Geliştirme Kartı Özellikleri
- LQFP100 paketinde FPU çekirdekli 32-bit Arm® Cortex®-M4, 1-Mbyte Flash bellek ve 192-Kbyte RAM içeren STM32F407VGT6 mikrodenetleyici
- USB OTG FS
- ST MEMS 3 eksenli ivmeölçer
- ST-MEMS ses sensörü çok yönlü dijital mikrofon
- Entegre D sınıfı hoparlör sürücüsüne sahip Audio DAC
- Kullanıcı ve sıfırlama butonları
- Sekiz LED:
- USB iletişimi için LD1 (kırmızı/yeşil)
- 3,3 V güç açma için LD2 (kırmızı)
- Dört kullanıcı LED'i, LD3 (turuncu), LD4 (yeşil), LD5 (kırmızı) ve LD6 (mavi)
- İki USB OTG LED'i, LD7 (yeşil) VBUS ve LD8 (kırmızı) aşırı akım
- Mikro-AB ile USB
- Stereo kulaklık çıkış Jak
- Prototipleme kartına hızlı bağlantı ve kolay problama için tüm LQFP100 I/O'ları için 2,54 mm aralıklı uzatma başlığı
- Esnek güç kaynağı seçenekleri: ST-LINK, USB VBUS veya harici kaynaklar
- Harici uygulama güç kaynağı: 3 V ve 5 V
- Eski standart kitaplıkları kullanmak için çeşitli örnekler, STM32CubeF4 MCU Paketinin bir parçası veya STSW-STM32068 içeren kapsamlı ücretsiz yazılım
- USB yeniden numaralandırma özelliğine sahip yerleşik ST-LINK/V2-A hata ayıklayıcı/programlayıcı: yığın depolama, Sanal COM portu ve hata ayıklama portu
- IAR Embedded Workbench®, MDK-ARM ve STM32CubeIDE dahil olmak üzere çok çeşitli Entegre Geliştirme Ortamları (IDE) desteği

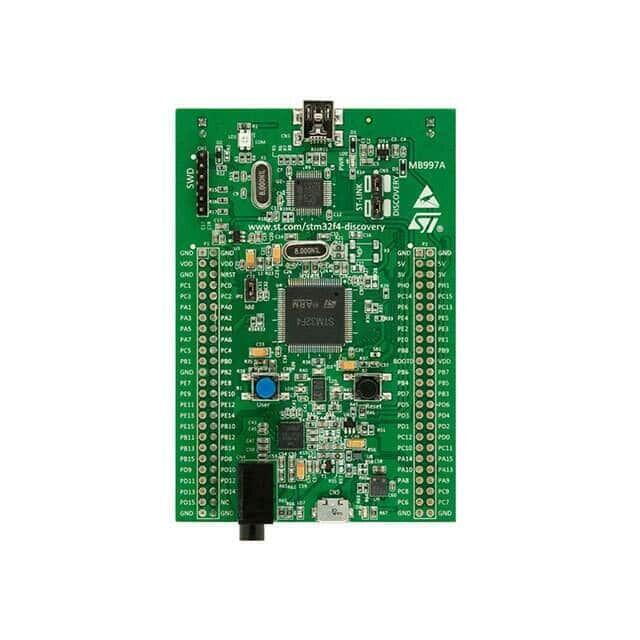

STM32F407G-DISC1 Discovery Geliştirme Kartı Açıklama
STM32F4DISCOVERY Discovery kiti, kullanıcıların kolayca ses uygulamaları geliştirebilmelerini sağlamak için STM32F407 yüksek performanslı mikrodenetleyicilerin yeteneklerinden yararlanır. Bir ST-LINK/V2-A gömülü hata ayıklama aracı, bir STMEMS dijital ivmeölçer, bir dijital mikrofon, entegre D sınıfı hoparlör sürücülü bir ses DAC, LED'ler, basmalı düğmeler ve bir USB OTG Micro-AB konektörü içerir.
Özel eklenti kartları, uzatma başlığı konektörleri aracılığıyla bağlanabilir.
Özellik | Değer |
Part Status | Active |
Board Type | Evaluation Platform |
Type | MCU 32-Bit |
Core Processor | ARM® Cortex®-M4 |
Operating System | - |
Platform | Discovery |
Utilized IC / Part | STM32F407, STM32F417 |
Mounting Type | Fixed |
Contents | Board(s) |
