Riverdi ve ILITEK (dokunmatik panel kontrolörleri üreticisi) arasındaki yakın iş birliği, dünyada ilk kez Bridgetek tarafından üretilen BT817Q grafik kontrolörü ile ILITEK tarafından üretilen ILI2132A Kapasitif Dokunmatik Panel kontrolörü arasında etkili veri alışverişi sağlayan yeni bir iletişim protokolünün oluşturulmasıyla sonuçlandı. ILI2132A, Riverdi Akıllı Ekranların endüstriyel, tıbbi ve hatta askeri uygulamalarda kullanılmasına olanak tanıyan gerçek bir endüstriyel dokunmatik kontrolördür.
.
Uygulamanız SPI/QSPI arayüzüne sahip en küçük mikrodenetleyicide bile çalışabilen basit bir yazılımla oluşturulmuş güzel ve karmaşık bir GUI gerektiriyorsa BT817Q serisi tam size göre.
Ekran kartımızdaki BT817Q denetleyici, yüksek kaliteli İnsan Makine Arayüzleri (HMI'ler) oluşturmak için gömülü uygulamaları hedefleyen gelişmiş grafik denetleyici ailesinin en güçlü üyesidir.
Aşağıdaki resim EVE (Embedded Video Engine) kartının blok diyagramını ve BT817Q kontrolörünün modül üzerindeki eşlik eden cihazlara olan arayüzlerini göstermektedir.
Riverdi'nin BT817Q grafik kontrolörlü ekranları, dokunmatik panelden görüntü, ses ve bilgi işleme kapasitelerini başarıyla birleştiren gelişmiş EVE kullanıcı arayüzüne sahiptir.
EVE teknolojisi nesne yönelimli bir yaklaşım kullanır; tüm bu kontrolör serisi akıllı ekranların uygulanmasını basitleştirebilir ve geliştirme süresini kısaltabilir; Lütfen veri sayfasına bakın.
Embedded Video Engine teknolojisinin dördüncü nesli, eski sürümle karşılaştırıldığında çok sayıda iyileştirme ve genişletilmiş yeteneklere sahip BT817Q grafik denetleyicisini karşımıza çıkarıyor.
'En görünür' avantaj, önceki üç EVE neslinde hiç olmadığı kadar yüksek çözünürlük modlarının desteklenmesidir. BT81x grafik kontrolörleri ailesinde ilk kez WSVGA (1024 x 600 piksel) ve WXGA (1280 x 800 piksel) çözünürlükleri desteklenmektedir. EVE3 grafik denetleyicisi için mevcut maksimum çözünürlük SVGA (800 x 600 piksel) idi.
İlk iki EVE sürümüne kıyasla en önemli avantajlardan biri, ilk olarak EVE3'te uygulanan ve EVE4 denetleyicisinde sürdürülen Adaptif Ölçeklenebilir Doku Sıkıştırma (ASTC) algoritmasının desteklenmesidir.
Bu, görüntü kalitesinin daha fazla bant genişliğine ihtiyaç duyulmadan önemli ölçüde artırılabileceği anlamına gelir. Belirli durumlarda, sıkıştırma algoritması daha küçük grafik dosyalarının görüntü kalitesini kaybetmeden kullanılmasına olanak tanır. Bu da EVE1 ve EVE2 kontrol cihazlarında daha büyük yazı tipi dosyaları ve veri ağırlıklı görüntüler için gerekli olan bellek alanından önemli ölçüde tasarruf sağlar.
İlk olarak EVE3'te uygulanan harici bir flash bellek çipinin bağlanması için özel bir QSPI portunun varlığı sayesinde EVE4 kontrol cihazına daha fazla bellek yönetimi ve sistem kaynağı iyileştirmeleri uygulanmıştır.
Daha fazla bilgi için veri sayfasına bakın.
.
Riverdi EVE4 kartları ayrı bir flash bellek çipi ile donatılmıştır. Özel bir QSPI arayüzü üzerinden BT817Q denetleyicisine bağlanır. Bu, bellek içeriğinin denetleyiciden yönetilmesine izin verir, ancak bu tür bir yönetim denetleyicinin zamanını ve kaynaklarını meşgul eder.

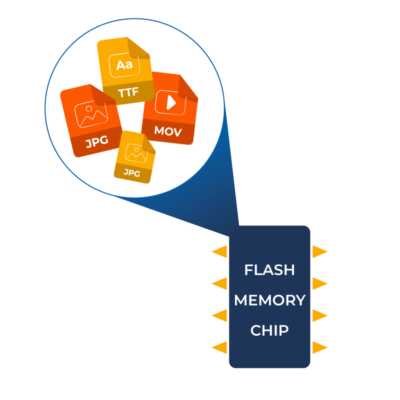

Bu çipin karta eklenmesinin amacı, modülün standart bir çalışması sırasında görüntülenecek resimleri depolamaktır. Uygun çözünürlüklere sahip gerçek JPEG dosyalarıyla yapılan hesaplamalar, EVE4 kartında kullanılan flash bellek yongasının 3,5 inç ekranlar için 270 adede kadar JPEG dosyası ve 10,1 inç ekranlar için 110 adede kadar JPEG dosyası tutabildiğini göstermektedir.
Burada sunulan hesaplamalar, JPEG standardında kullanılan sıkıştırma yöntemi nedeniyle belirli JPEG dosyaları için tekrar yapılmalıdır. Diğer bir deyişle, JPEG standardında kaydedilen belirli bir resmin boyutu (kilobayt olarak ölçülür) yalnızca çözünürlüğe değil, aynı zamanda gösterilen içeriğe de (renk paleti, kontrast vb.) bağlıdır.
Riverdi'deki mühendisler, harici bir kaynaktan hızlı programlama (içerik yazma) için EVE4 kartına ek, özel bir bağlantı noktası yerleştirmeye karar verdiler.
Bu işlemin üretim sırasında kullanılması planlanmaktadır, böylece son müşteri kendi seçtiği grafik içeriğine sahip önceden programlanmış EVE4 kartlarını sipariş edebilecektir. İşlem, hızlı programlama

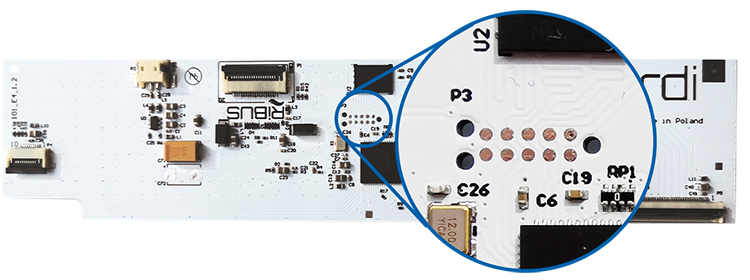

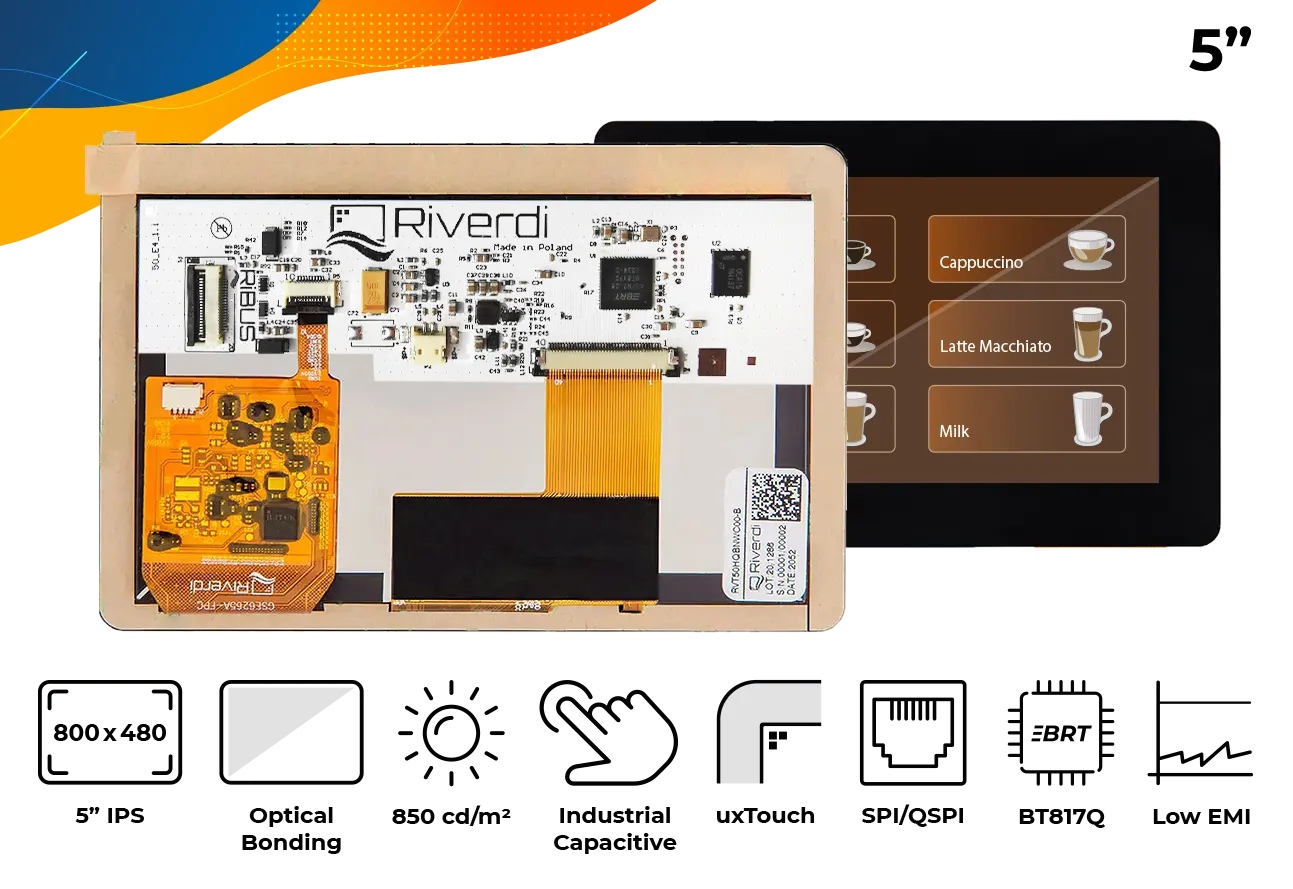

portu ile uyumlu bir konektöre sahip özel bir kablo gerektirir. Aşağıdaki fotoğraf, hızlı programlama portuna (P3) sahip EVE4 kartını göstermektedir
.
EVE4 kartları, elektromanyetik uyumluluğa özel bir dikkat gösterilerek tasarlanmıştır; bu tasarım, aksi takdirde doğru çalışmaları üzerinde rahatsız edici bir etkiye sahip olabilecek harici elektromanyetik sinyallere karşı yüksek bir bağışıklık kazandırmıştır.
EVE4 kartları, çevreleyen alana düşük elektromanyetik parazit (EMI) ürettikleri için düşük gürültülü arka ışık dönüştürücüleriyle donatılmıştır. Sonuç olarak, harici elektronik cihazların veya devrelerin özel elektromanyetik ekranlamaya ihtiyacı yoktur.

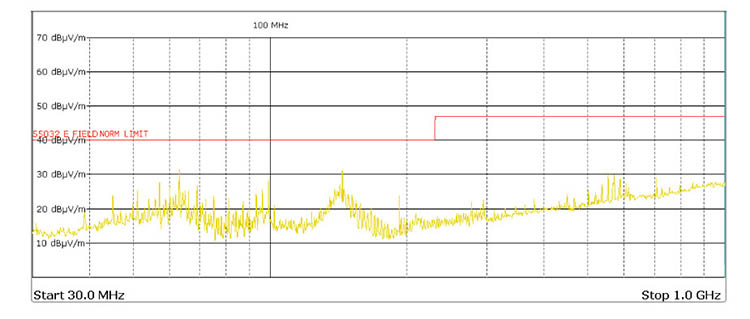

Özel bir laboratuvarda yapılan EMC ölçümleri, dinamik resimler görüntülenirken bile EVE4 modüllerinin düşük elektromanyetik emisyonlarını doğrulamıştır.
Aşağıdaki grafik 10.1″ içindir:
EVE4 kartları ayrıca yerleşik bir ses amplifikatörü ve EVE3 standardının aksine akustik sinyallerin çift yönlü iletimine izin veren RiBUS konektöründeki 10 numaralı pin ile donatılmıştır. Donanım geliştirme sayesinde EVE4 kartları, biri BT817Q kontrolöründen (yerel ses sinyali) diğeri ana bilgisayardan (harici ses sinyali) olmak üzere iki ses sinyalinin karıştırılmasına izin verir. EVE4 kartları, hoparlörü yerleşik ses amplifikatörü çıkışına bağlamak için kullanılan ayrı bir konektöre sahiptir.

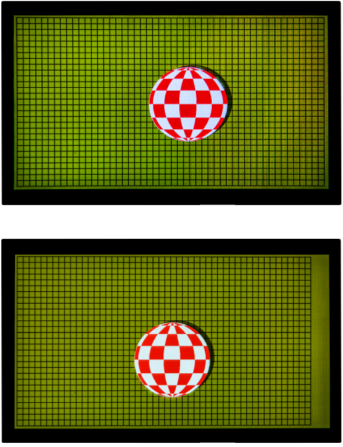

EVE4 grafik kontrolörüne 7" ekranlarda ilk kez uygulanan bir diğer özellik de 'kare olmayan piksel' algoritmasıdır. Bu özellik, son kullanıcının programcılarını kare olmayan pikseller nedeniyle resimleri yeniden ölçeklendirme yükünden kurtarır ve sonuç olarak 7" EVE4 tabanlı modüllerin son ortamında çalışacak şekilde uyarlanması için gereken süreyi azaltır, böylece müşterinin geliştirme prosedürlerini kısaltır. Riverdi'nin 7" modüllerine, nihai ortamda uygulanmak için önemli ölçüde daha az zaman gerektirdiğinden rekabet avantajı sağlar. Resmin testini yakaladık. Üstteki fotoğraf düzeltme yapılmamış resmi, alttaki fotoğraf ise kare olmayan piksel algoritması ile düzeltme yapılmış resmi göstermektedir. Üstteki fotoğraftaki top bir daire değil, eksen oranı 1.043 (yatay) ile 1.000 (dikey) arasında olan bir elipstir. Alttaki fotoğraftaki ise bir dairedir.
Ayrıca EVE4 grafik denetleyicisine ilk kez '2x piksel modu' uygulanmıştır. Bu modda, görüntü ekranın iki bağımsız yarısında eşzamanlı olarak yenilenir, bu da işlemi yarı yarıya kısaltır ve görüntülenen görüntünün süper pürüzsüz olmasını sağlar.

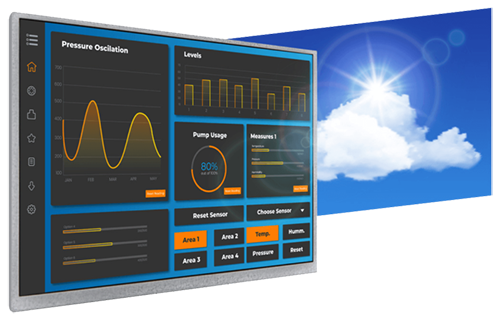

SPI/QSPI arayüzüne sahip yüksek parlaklıkta IPS TFT ekranlar. Tipik yüzey parlaklığı 1000 cd/m2'ye kadar çıkmaktadır, bu da dış mekanlarda bile çok parlak olduğu anlamına gelir. Tam görüş açıları, kullanıcının ekranla her yönden doğal ve sezgisel bir şekilde etkileşime girmesini sağlar. Daha fazla özellik için lütfen veri sayfasına bakın.
Görüntünüzün optik performansını arttırma

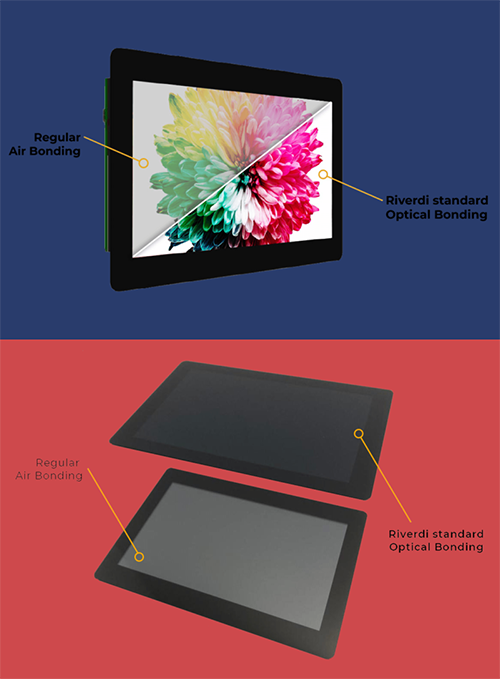

Optik bağlama, dokunmatik paneli (veya sadece koruyucu camı) sıvı bir yapıştırıcı, jel veya kuru bir film kullanarak ekrana sabitleme işlemidir. Genel olarak, bu işlem modülün parametrelerini- optik performansı ve dayanıklılığı- iyileştirir.
Hava aralığı, güneş ışığının yansımasına neden olan bir olgudur. Bu nedenle, ekran kapalıyken, Görüntü Alanı (V.A) hiçbir zaman siyah değil, gri bir renkte görünür.-
Hava boşluğunu kaldırarak, dahili yansıyan yüzeylerin sayısını azaltırız, bu da optik performansın artmasına neden olur. Bu olgu, yansımaları azaltarak ve doğru kontrastı düzelterek okunabilirliği iyileştirir
.
En ufak bir dokunuşa tepki verir

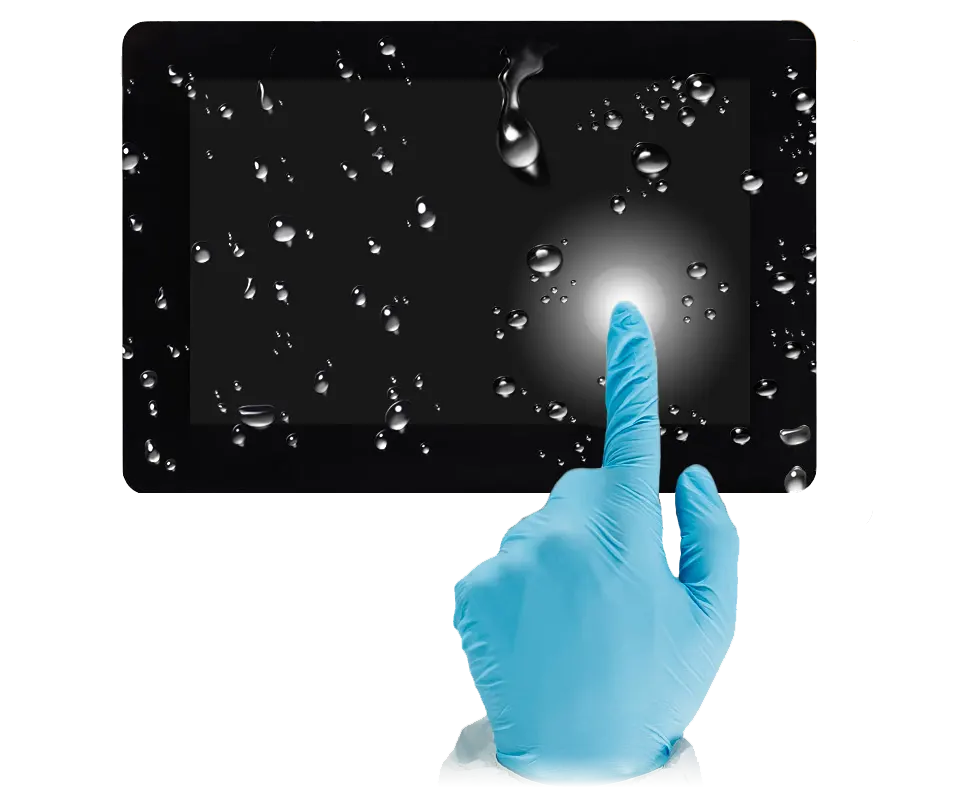

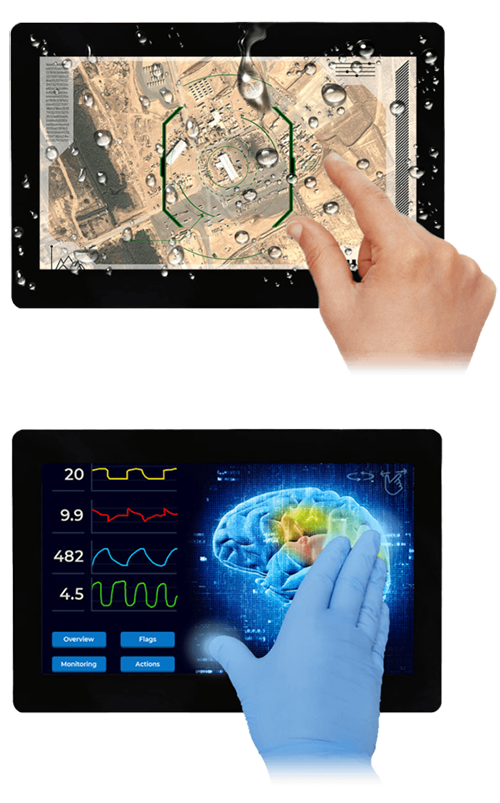

PCAP (Öngörülen Kapasiteli dokunmatik panel), daha zorlu ve sert koşullarda (örneğin, panel denetleyicisinde parazitlere neden olan etraftaki rahatsız edici elektromanyetik alanlar, çevredeki su damlacıkları panel camında da mevcuttur) doğru şekilde çalışabildiğinde ve eldivenli eller tarafından dokunulduğunda düzgün tepki verebildiğinde 'endüstriyel' ('tüketici' yerine) olarak sınıflandırılır. Fabrikada ayarlanabilir, tüketici panellerinden daha kalın cam katmanlardan dokunmayı algılar (6 mm kalınlığında cam katman Riverdi laboratuvarında başarıyla test edilmiştir) ve endüstriyel sınıf bir çip denetleyici kullanır. Bu tür kontrolörlerde endüstriyel üreticinin yönergeleri uygulanmakta ve tipik olarak 10 ila 15 yıl arasında herhangi bir değişiklik yapılmadan üretilmesi garanti edilmektedir.
Ana Özellikler:

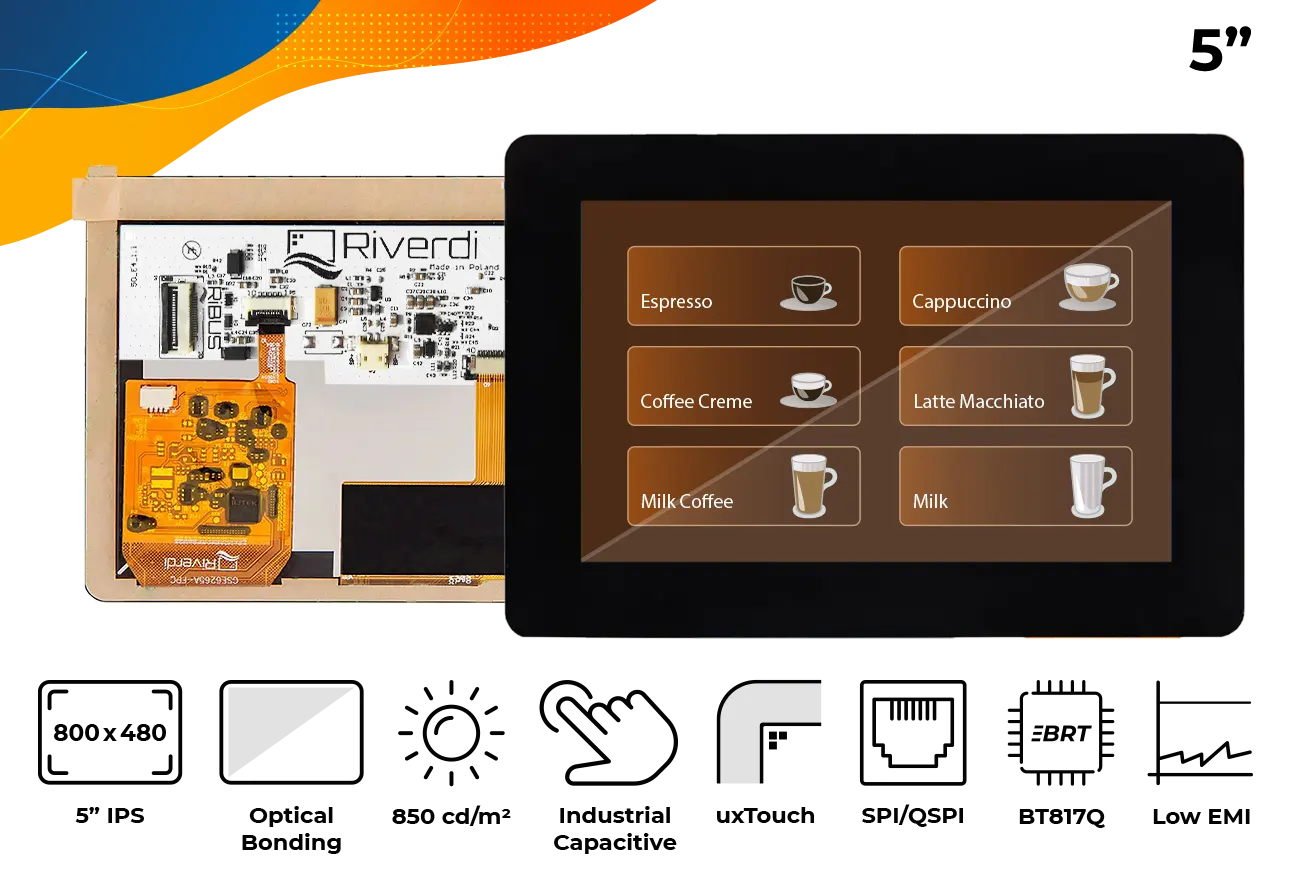

Gövdede herhangi bir delik bulunmayan şık tasarım
Bir uxTouch ekran, Projeksiyonlu Kapasitif Dokunmatik (PTC) özel olarak tasarlanmış bir LCD TFT ekrandır. Mutlak düz tasarımları ve çoklu dokunma özellikleri sayesinde etkileşimli bir tasarım ve teknolojiye sahip olmak istiyorsanız projeniz için mükemmel bir seçimdir.
Gördüğünüz gibi, gövdede herhangi bir delik olmadan modern ve şık bir tasarıma sahiptirler.
Teknik açıdan bakıldığında, kir birikmesi mümkün olmadığından endüstriyel alanlar için mükemmel bir seçenektir. Ayrıca, iyon değiştirme işlemi sayesinde dayanıklılığı artırılmış kimyasal olarak güçlendirilmiş cama sahiptirler. Montajı kolaydır, temizlenmesi kolaydır ve tasarımınıza uygulanması kolaydır

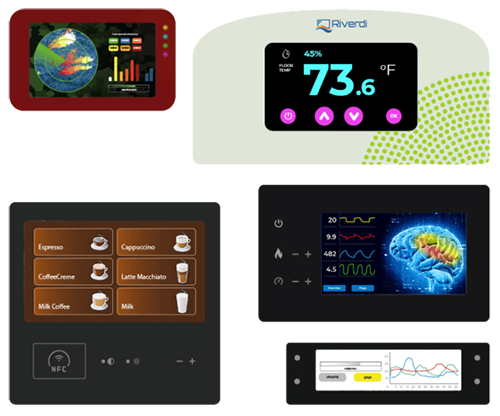

EVE4 ekranlarını birçok farklı şekilde özelleştirebilirsiniz.
Gördüğünüz gibi olasılıklar sonsuz. Tek yapmanız gereken seçim yapmak.
| Özellik | Değer |
| Weight | 111 g |
| Dimensions | 136 × 92.8 × 10.38 mm |
| Size (inch.) | 5.0" |
| Touch Screen Bonding Technology | Optical Bonding |
| Touch Screen | Projected Capacitive Touch Panel |
| Touch Screen Shape | uxTouch |
| Interfaces | SPI/QSPI |
| Mounting Frame | Without Frame |
| LCD type | IPS, Normally black, Transmissive, TFT |
| Viewing direction | Full Angle |
| Active area (mm) | 108.00×64.80 |
| Dot pitch (mm2) | 0.135×0.135 |
| Pixel Arrangement | RGB Vertical Stripe |
| Resolution | 800×480 |
| Brightness (cd/m²) | 850 |
| Graphics controller | BT817Q (EVE4) |
| Host Connector | Ribus, ZIF 20 pin, 0.5mm pitch, down-side contact |
| Input Voltage (V) | 3.3 |
| Additional information|Supply Voltage for Backlight (V) | 5.0 (TYP.) |
| Driver IC | CTP driver: ILI2132A |
| Surface Treatment | Anti-glare / Clear (for CTP) |
| Operating temp. (°C) | -20~70 |
