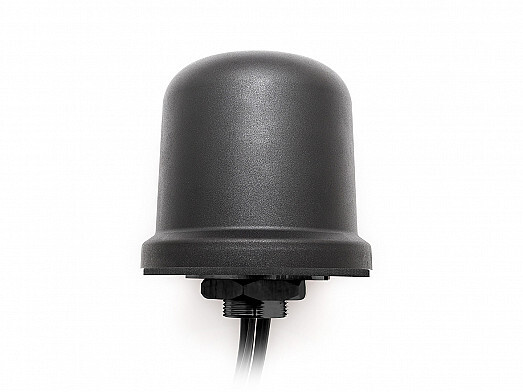

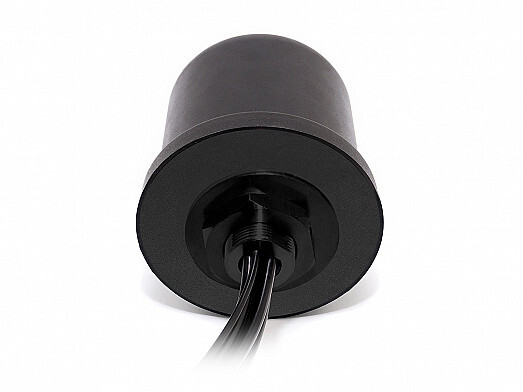

Tanım: Yüksek kazançlı 2'si 1 arada geniş bant anten çözümü Medusa 2J7A24Ba anteni, en son teknolojilere göre tasarlanmıştır ve (2x) Hücresel 4G LTE/3G/2G MIMO sağlar. Bu yer düzleminden bağımsız anten, topraklama veya boş alan olmadan herhangi bir yere kurulabilir. LTE MIMO için bağlantı sağlanması, onu verimlilik ve performanstan ödün vermeden veri bütünlüğünün temel bir gereklilik olduğu uygulamalarda uluslararası kullanım için ideal hale getirir.
1 ve 2 numaralı kablolar 4G LTE, 3G ve 2G ağlarına bağlantı sağlayarak çeşitli kullanımlara uygun Çoklu Giriş Çoklu Çıkış (MIMO) kurulumu oluşturur. Anten, 698-960MHz, 1710-2170MHz ve 2500-2700MHz arasındaki LTE ve hücresel frekansları verimli bir şekilde kapsayan çok yönlü bir radyasyon düzenine sahiptir. Bu geniş ürün yelpazesi onu çok sayıda uygulama için çok yönlü hale getirir. Ek olarak antenin doğrusal polarizasyonu, okuma aralığını geliştirerek birden fazla senaryoda performansı artırır.
| Bağlantı 1 - (CELLULAR / 4G LTE) |
| Standartlar | 2G,3G and 4G |
| Band (MHz) | 700/850/900 | 1700/1800/1900/2100 | 2600 |
| Frekans (MHz) | 698-960 | 1710-2170 | 2500-2700 |
| Return Loss (dB) | ~-10.6 | ~-16.3 | ~-13.9 |
| VSWR | ~2.0:1 | ~1.4:1 | ~1.5:1 |
| Efficiency (%) | ~45.1 | ~47.1 | ~46.8 |
| Peak Gain (dBi) | ~-0.9 | ~3.3 | ~4.4 |
| Average Gain (dB) | ~-3.5 | ~-3.3 | ~-3.3 |
| Impendance (Ohm) | 50 |
| Polarisation | Linear |
| Radiation Pattern | Omni-Directional |
| Max. Input Power (W) | 25 |
| Connector Type | SMA-Male Standard (Other Connectors Available) |
| Cable Length | 300 cm Standard (Any Cable Length Available) |
| Cable Type | LL195 Standard (Other Cables Available) |
| Bağlantı 2 - (CELLULAR / LTE Antenna) |
| Standartlar | 2G,3G and 4G |
| Band (MHz) | 700/850/900 | 1700/1800/1900/2100 | 2600 |
| Frekans (MHz) | 698-960 | 1710-2170 | 2500-2700 |
| Return Loss (dB) | ~-10.9 | ~-16.1 | ~-14.4 |
| VSWR | ~1.9:1 | ~1.4:1 | ~1.5:1 |
| Efficiency (%) | ~45.1 | ~46.6 | ~48.2 |
| Peak Gain (dBi) | ~-1.4 | ~3.0 | ~4.7 |
| Average Gain (dB) | ~-3.5 | ~-3.3 | ~-3.2 |
| Impendance (Ohm) | 50 |
| Polarisation | Linear |
| Radiation Pattern | Omni-Directional |
| Max. Input Power (W) | 25 |
| Connector Type | SMA-Male Standard (Other Connectors Available) |
| Cable Length | 300 cm Standard (Any Cable Length Available) |
| Cable Type | LL195 Standard (Other Cables Available) |
| 2J7A24Ba - Mekanik ve Çevre Spesifikasyonları |
| Mounting Type | Screw Mount |
| Dimensions (mm) | Ø 96 x H 90 |
| Max. Tighten Torque (Nm) | 6 Nm |
| Radome Type | ASA |
| Radome Color | Black or White |
| Antenna Base | ASA |
| Operating Temperature (C) | -40 to +85 |
| Storage Temperature (C) | -40 to +85 |
| Substance Compliance | RoHS |
| Certificates | IP67, IK09, IP69K |
